an den transistorpärchen und den induktivitäten (spulen).PowerTower wrote:Heydiho Rio,
sag mal, woran erkennt man eigentlich, wie viele Phasen ein Spannungwandler hat?
Greets, PT
die phasen der spannungsregelung sitzen in der nähe des sockels um die hohen ströme nur über kurze leitungen zum sockel zu führen.
die phasenregelung bereitet die vcore der cpu auf, stellt sie ein und regelt die last aus.
je nach layout siehts natürlich optisch immer etwas anders aus.
je mehr phasen desto besser die regelung, so die theorie. (;))
für die (neueren) p4 sind z.b. die 4 phasen regelungen von intel heiß empfohlen. nur man sieht sie nicht immer.
es gibt auber auch spezialformen, z.b. die 3 + 3 rgeleung von gigabyte mit dem zusatzmodul = 6 phasen.
oder von intel, glaub ich gesehen zu haben, auf welchem sich 2 pärchen eine spule teielten. (?)
einem transistorpärchen (mosfets) ist eine spule zugeordnet.
die transistoren sind die liegenden "schwarzen quadrate" mit den kühlfahnenstummeln dran.
diese sind aus verzinntem kupfer welche auf die leiterplatte (pcb) aufgelötet sind.
in unmittelbarer nähe sind dann die zugehörigen spulen angeordnet.
die spulen sind jedoch das (auf den fotos) meist besser sichtbare detail, und deshalb das bessere unterscheidungsmerkmal.
aber eine spule sitzt in der 12v zuleitung, und dient der siebung selbiger.
diese spule ist der phasenanzahl abzuziehen.
sie sieht auch meistens etwas anders aus als die zu den phasen gehörenden.
die "phasen-spulen" sehen jedoch einander immer gleich aus.
... ist nen bissl blöd zu erklären, deshalb noch ein paar beispiele.
hier gibts ne vorbildliche 4 phaseregelung auf dem epox 4pea(+).
(unten nochmals etwas näher)
auch abit ist hier vorbildlich, is7 mit 4phasen-regelung.
die separate spule ist hier gelb befindet sich neben dem atx 12v.
das ist ne 3 pasenregelung, auf dem asus p4P800.
auch wieder die 3 gleichen spulen zu sehen, und separate, stehend auf stab gewickelt neben der 12atx buchse.
hier ist bei jedem mosfet pärchen einer doppelt ausgeführt, zur senkung des innenwiderstandes.
ist wohl ne ältere revision, die neueren haben das nicht mehr, bzw bessere mosfets.
hier auch 3 phasen, auf soltek SL-86SPE-L
und hier noch 2-phasige, z.b. asrock
... wirklich billig für den p4. ob nen 3.06er darauf noch gediegen laufen kann...
oder hier die klassischeren teile mit 1-phasen-regelung.
tusl2-c

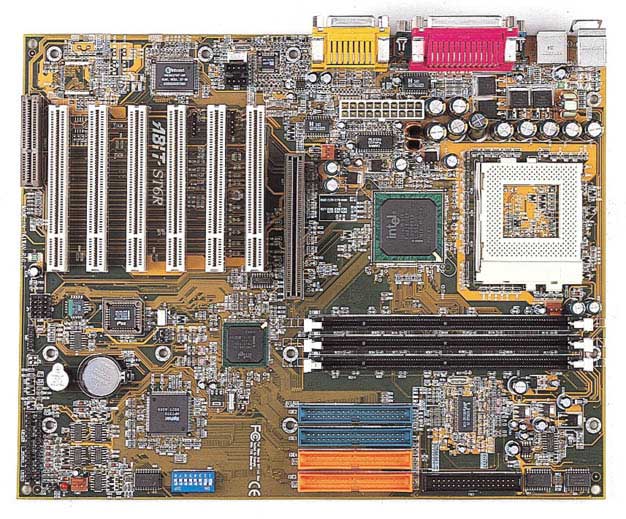

st6, sieht aus wie eine phase mit 2 parallelgeschalteten mosfets.
(könnte aber auch ne 2 phasige sein, welche sich eine spule teielt)
glaub aber nicht, ist wohl nen intersil ISL6524 drauf, welcher nur 1 phasig bietet.
kann da mal bitte jemand nachsehen, ich hab ja meins net mehr. aber es liegt noch dieses datenblatt hier rum, welches vom st6 zu seien scheint.
edit: oberhalb vom atx stecker der schaltkreis.
