Post by ParsiWal »

Was den Verbrauch angeht, kann ich ja mal das Meßgerät davorhängen und peak/average messen.

@Vortagh & @konkretor: Ich mach am WE mal Fotos vom Proliant,
damit ihr euch ein Bild von dem Brocken machen könnt. Ich hab für die
Kiste mal ~100 Euronen bezahlt. Wenn ein Bruchteil davon wieder zu
mir zurückfindet, wär das schön ;). Bliebe noch der Versand. Wie
schon in der Bewerbung geschrieben, wohne ich in Ost-Thühringen,
Raum ABG (046xx). Kann ja mal in Erfahrung bringen, was ein evtl.
Versand kosten würde...

@Sam79: Für mich auch 1x Dothan im Sechserpack bitte... ;)

Zurück zum "Revolution 6x6", wie gesagt, ich teste die Teile am WE
und informiere über den Status. RAM (PS/2 FPM, 36bit parity) müßten
noch 256MB zusammenkommen, vllt. mehr.
Die besten Fahrer haben die Fliegen auf den Seitenscheiben.
Top
User avatar
MP5K666
Dualinator
Posts: 524
Joined: 22.07.2005 - 10:31
Location: bei Nürnberg
Contact:
Contact MP5K666

Post by MP5K666 »

Mal ne Frage zu den pentium Pros, sind das eigentlich 256er, 512er oder gar die schicken 1MBler?

greetz MP
Main: C2D E6300@2,17Ghz, 2GB DDR2 @i965, Gf 7600GT.
Gaming: Pentium-D 820@3,2Ghz, 2GB DDR2 @I945DH, Gf 7800GT.
Laptop: Pentium-M 710@1,86Ghz, 1GB DDR2 @i915, onboard.
Mobil: Asus eeePC 4G (WinXP, 1GB Ram, 8GB SDHC)
Top
User avatar
ParsiWal
Kongred fast mein Mutter
Posts: 49
Joined: 16.09.2005 - 15:38
Location: Mitten in der Pampa
Contact:
Contact ParsiWal

Post by ParsiWal »

MP5K666 wrote:Mal ne Frage zu den pentium Pros, sind das eigentlich
256er, 512er oder gar die schicken 1MBler?
Beim ALR sind es 512Kb, beim Proliant weiß ich es jetzt nicht aus dem Kopf,
mir war aber so, als wären es aucher 512er.
Hätte der ALR 6xPPro/1MB gehabt, wäre er definitiv _nicht_ in die engere
Wahl der Verschrottungskandidaten gekommen. Vielleicht hat ja jemand
eine Quelle für "PPro-Kings"? *träum* ;)

Lars
Die besten Fahrer haben die Fliegen auf den Seitenscheiben.
Top
User avatar
ParsiWal
Kongred fast mein Mutter
Posts: 49
Joined: 16.09.2005 - 15:38
Location: Mitten in der Pampa
Contact:
Contact ParsiWal

Post by ParsiWal »

So hab heute Nachmittag mal das Puzzle zusammengesetzt und wie erhofft,
läuft alles (zumindest das POST geht bis auf 'ne NVRAM-Fehlermeldung durch).
Alle 6 CPUs sind online. Morgen gibt's Bilder.

Leistungsaufnahme:

Nach einschalten: ca. 320W
Nach POST: ca. 295W
(nur mit VGA-Adapter, ohne Laufwerke)

Gute Nacht
Lars
Die besten Fahrer haben die Fliegen auf den Seitenscheiben.
Top
User avatar
FS03
Xeolerontium
Posts: 1840
Joined: 26.05.2004 - 12:11
Location: Koblenz
Contact:
Contact FS03

Post by FS03 »

Jo, wie zu erwarten. Alleine die CPUs verbraten schon min ca 210W. Ganz schön ordentlich :) Auf Bilder bin ich gespannt!

gruß
still running 2015 Westmere-EP: Gigabyte X58A-UD3R, XEON L5640, 6x4GB Corsair DDR3 1600 CL9, NVIDIA GTX970

[s]sold Black One: Asus M4A79T Deluxe, X4 970, NVIDIA GTX260², 2* 4096MB corsair [/s]

running AT @ ATX: ASUS PVl-486SP3, AMD AM5x86 P75 133 o. Cyrix 5x86-PR100GP,64MB 60ns PS/2, Spea V7 Mirage VLB, Promise Ultra133 TX2, 80GB WD, SB AWE64 Gold, PS/2 Mouse, ATX 400W NT + AT->ATX Adapter, sharkoon Rebel9

in stock: Asus GF2 GTS, Gainward GF4 Ti4800-SE, Tipperlinne P2B-DS, Baby King, Rage Fury Maxx, div. Voodoos, uvm
Top
User avatar
ParsiWal
Kongred fast mein Mutter
Posts: 49
Joined: 16.09.2005 - 15:38
Location: Mitten in der Pampa
Contact:
Contact ParsiWal

Post by ParsiWal »

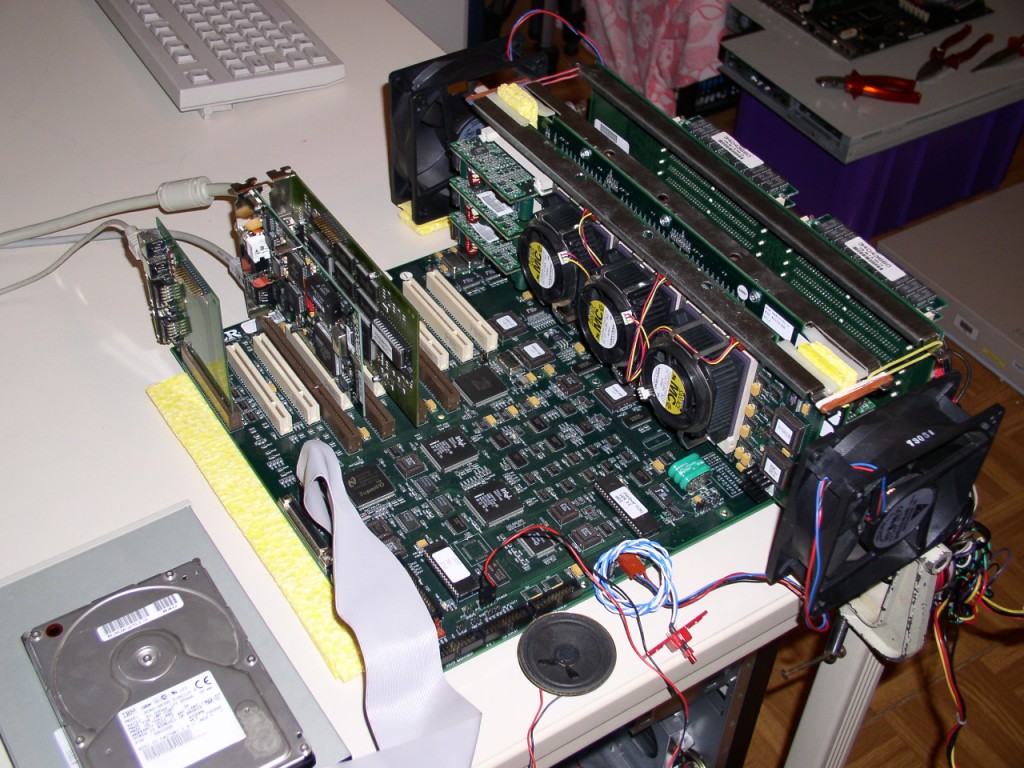

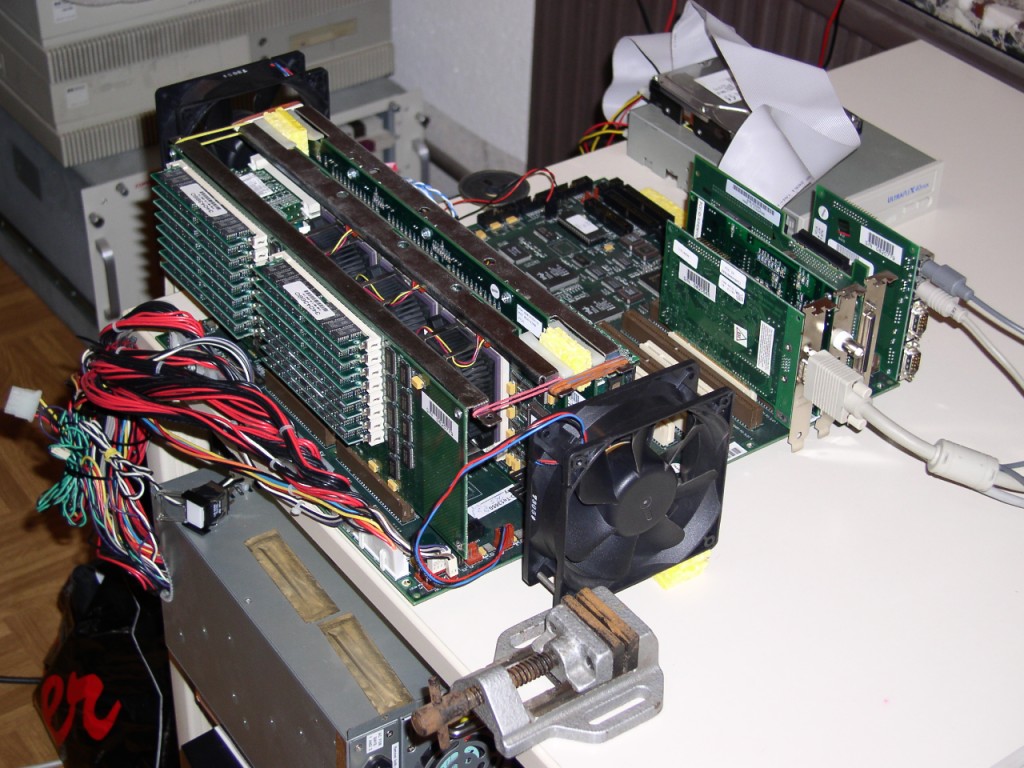

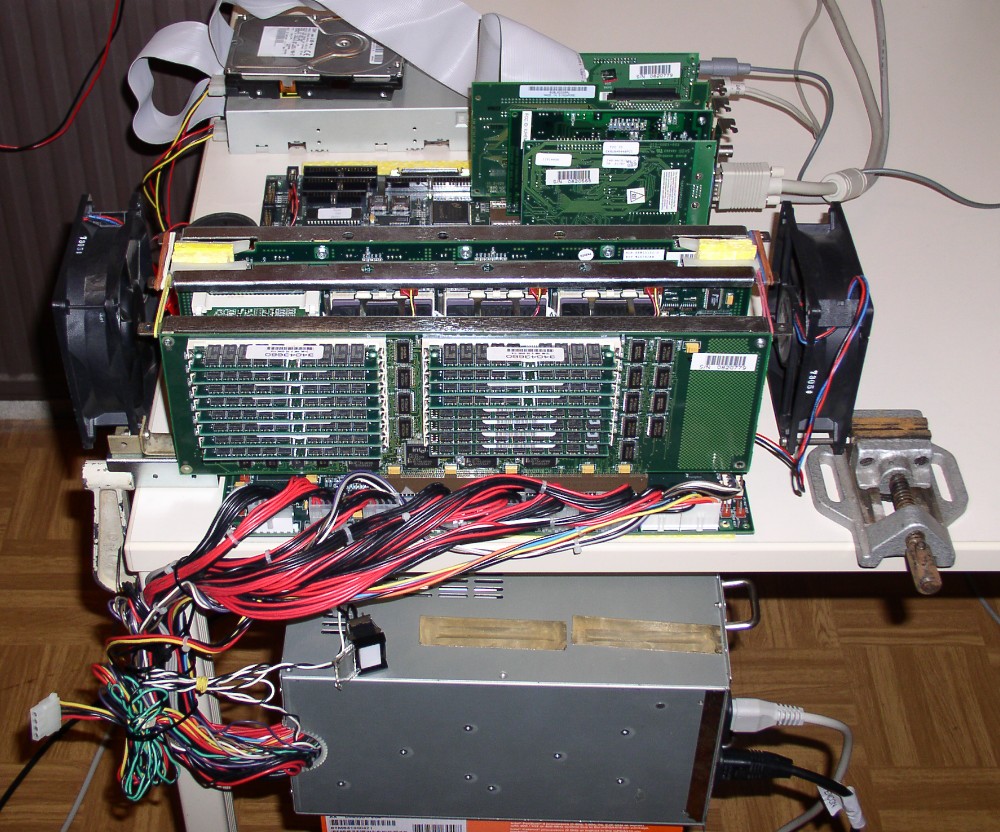

Die versprochenen Bilder:

Bild 1 Bild 2 Bild 3 Bild 4 Bild 5

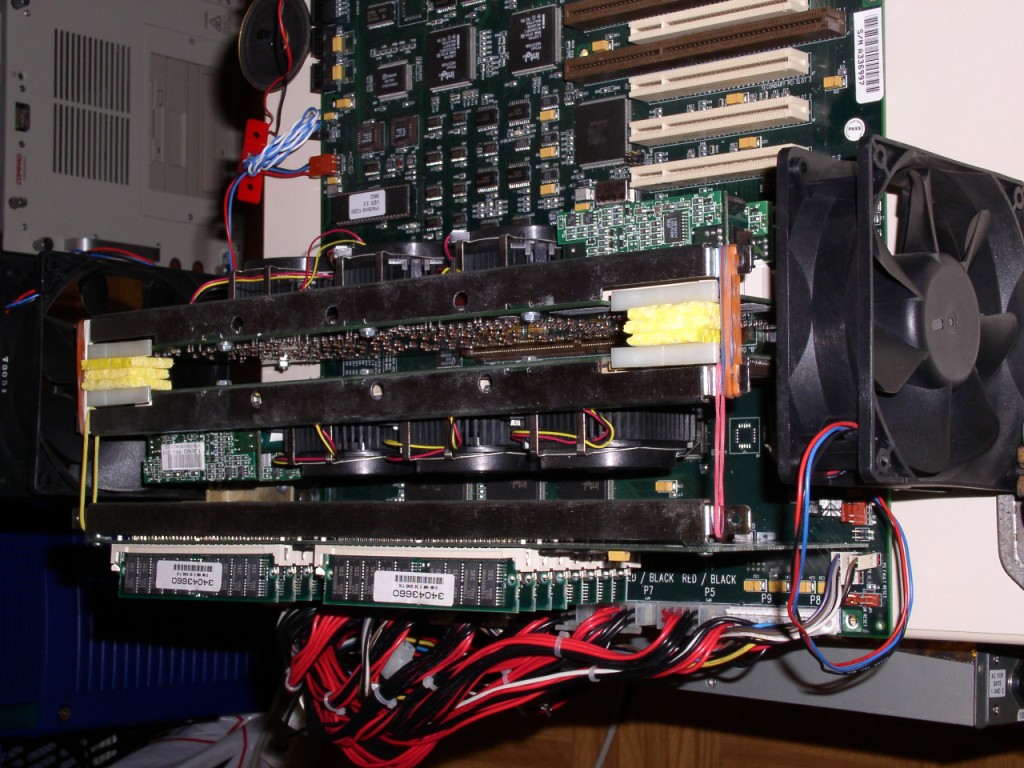

Auf Bild 4 sieht man die Öffnungen der CPU-Aktivitäts-LED gut.

In der Garage fand sich das nötige Equipment, um die Ventilatoren für
ein bißchen Luftstrom am Tisch zu befestigen. Nicht die eleganteste
Lösung, funktioniert aber. ;)

Beim CD-Boot hatte das Board ein Problem mit dem onboard AIC-7880. Das
lies sich auch nicht beheben, weshalb ich auf eine PCI-Karte ausweichen
mußte. Der Install von NT 4.0 Server verlief danach reibungslos. Ich
will versuchen, ein stilechtes NT 4.0 Enterprise aufzutreiben, weil die
Server- Version nur 4 CPUs unterstützt.


Lars

PS: Für die ProLiant-Interessenten: ProLiant 5000 19"

Ich hab's leider noch nicht geschafft, den Turm wegzuräumen und die Kiste
innen abzulichten. Das wird aber noch.
Last edited by ParsiWal on 29.01.2020 - 23:30, edited 2 times in total.
Die besten Fahrer haben die Fliegen auf den Seitenscheiben.
Top
GrandAdmiralThrawn
Mutter von Admin
Posts: 393
Joined: 01.03.2002 - 02:00
Location: Bruck, AT
Contact:
Contact GrandAdmiralThrawn

ALR

Post by GrandAdmiralThrawn »

AAAH, ein ALR 6x6 Revolution...

Kann man dem Ding eigentlich 1MB Pro's beibringen? Das wär die Maschine überhaupt...
[GAT @ XIN weblog] | [Zenit/XIN.AT Homeserverprojekt] | [IBM PC Server 704]]!
Mainsys: Xeon X5690 on P6T Deluxe, 48GB Crucial DDR-III/1066, GTX Titan Black, Areca ARC-1883ix.12 with 12 × 6TB 7K6000 HDDs in RAID-6, Intel 320 600GB SSD, Auzentech X-Fi Prelude 7.1, NEC EA304WMi 30", IBM Model M Keyboard, EpicGear AnurA driverless/pure HID Mouse.
Top
janerik
Rechte Hand von Craig Barrett
Posts: 1791
Joined: 19.08.2003 - 11:41

Post by janerik »

...
Last edited by janerik on 12.11.2006 - 14:04, edited 1 time in total.
Top
GrandAdmiralThrawn
Mutter von Admin
Posts: 393
Joined: 01.03.2002 - 02:00
Location: Bruck, AT
Contact:
Contact GrandAdmiralThrawn

704 zwischendurch

Post by GrandAdmiralThrawn »

So, zwischendurch noch ein paar Pics vom 704, da der wieder ein bisserl aufgerüstet wurde.

Aufrüstung 1: Endlich eine PCI 2.0 fähige USB 2.0 Karte: Adaptec AUA-5100
Aufrüstung 2: Neue Platten, 14 x DNES-309170 HDD (7200rpm, 9.1GB, 2MB Cache, 80p SCA-2)
Aufrüstung 3: Tlw. neue Kabel

Hier das neue LVD Kabel. Beim alten begannen sich einige Litzen von der Kabelfolie zu lösen. Bei LVD machen Rundkabel daher richtig Sinn. Dieses hier hat 8 Abgriffe, einen LVD/SE Terminator, und ist zusätzlich dazu auch noch geschirmt. Dieses Kabel ist auch für U320 SCSI-III zu gebrauchen:

Und hier sehen wir alle eingebauten Steckkarten. Leider war die Intel EtherExpress EISA nicht stabil (wohl eine Fehlkonfiguration meinerseits?), daher hier nur PCI Karten. Von oben nach unten sind dies:
  • 3Com 3C905CX-TX-M 100MBit NIC
  • DLink DE528-CT 10MBit NIC
  • Matrox Millennium
  • Adaptec AUA-5100 USB 2.0 Controller
  • Adaptec AHA-19160 SCSI Controller
  • IBM ServeRAID II SCSI RAID Controller


MEHR RAID? Gerne! Hier die Platten, leider eine defekte und drei falsche dabei gewesen, aber der Bau des Arrays konnte dennoch beginnen, in der Endversion zwar mit einem Hotspare mehr als geplant, aber Sicherheit schadet nie!

Und das ganze ein Mal eingebaut (unten noch eines der zwei fehlenden Hotspares):

Und zum Abschluß die WindowsNT 4.0 Software von IBM, welche aber auch im Windows 2000 Server einwandfrei arbeitet. Hier wird der Array gerade initialisiert (bzw. initial synchronisiert). Die noch freie Platte (RDY) wurde danach als Hotspare definiert. Der Array ist jetzt auch deutlich schneller als mit den extrem alten 5400rpm Platten:

Dank USB ist jetzt auch bald die Nutzung von schellem und stark verschlüsseltem WLAN möglich. WLAN PCI Karten funktionierten ja ausnahmslos NICHT im PCI 2.0 Bus. Ein Versuch, dies über ISA/PCMCIA Laufwerke von Litronic zu lösen wurde abgebrochen, obwohl auch das wohl möglich gewesen wäre (Nase einer 32-Bit Cardbus WLAN Karte abschleifen, da die meisten intern nur 16-Bit breit arbeiten, dann in den PCMCIA PC-Card Slot des Litronic Drives pflanzen...)

Wenn WLAN in Betrieb geht und evtl. noch einige USB Überwachungskameras installiert wurden, ist dieser Server endlich vollends abgeschlossen, und wird dann nicht mehr rebootet werden müssen!

Edit: Ajo, ich hätte ja auch noch 256MB FPM Parity SIMMs hier herumliegen. 8 x 32 = 256MB..... originaler und nicht mehr benötigter IBM RAM. 60ns, natürlich unbuffered, wie auf früheren Fotos in diesem Thread auch zu sehen.
Last edited by GrandAdmiralThrawn on 29.01.2006 - 02:12, edited 1 time in total.
[GAT @ XIN weblog] | [Zenit/XIN.AT Homeserverprojekt] | [IBM PC Server 704]]!
Mainsys: Xeon X5690 on P6T Deluxe, 48GB Crucial DDR-III/1066, GTX Titan Black, Areca ARC-1883ix.12 with 12 × 6TB 7K6000 HDDs in RAID-6, Intel 320 600GB SSD, Auzentech X-Fi Prelude 7.1, NEC EA304WMi 30", IBM Model M Keyboard, EpicGear AnurA driverless/pure HID Mouse.
Top
User avatar
FS03
Xeolerontium
Posts: 1840
Joined: 26.05.2004 - 12:11
Location: Koblenz
Contact:
Contact FS03

Post by FS03 »

Das hätte sich die alte kiste bestimmt nicht mehr träumen lassen das die mal so aufgerüstet wird. Echt schönes Gerät haste dir da gebastelt! Das Bild mit den Platten ist klasse! =) :prost:

gruß
still running 2015 Westmere-EP: Gigabyte X58A-UD3R, XEON L5640, 6x4GB Corsair DDR3 1600 CL9, NVIDIA GTX970

[s]sold Black One: Asus M4A79T Deluxe, X4 970, NVIDIA GTX260², 2* 4096MB corsair [/s]

running AT @ ATX: ASUS PVl-486SP3, AMD AM5x86 P75 133 o. Cyrix 5x86-PR100GP,64MB 60ns PS/2, Spea V7 Mirage VLB, Promise Ultra133 TX2, 80GB WD, SB AWE64 Gold, PS/2 Mouse, ATX 400W NT + AT->ATX Adapter, sharkoon Rebel9

in stock: Asus GF2 GTS, Gainward GF4 Ti4800-SE, Tipperlinne P2B-DS, Baby King, Rage Fury Maxx, div. Voodoos, uvm
Top
User avatar
ParsiWal
Kongred fast mein Mutter
Posts: 49
Joined: 16.09.2005 - 15:38
Location: Mitten in der Pampa
Contact:
Contact ParsiWal

Re: ALR

Post by ParsiWal »

GrandAdmiralThrawn wrote:AAAH, ein ALR 6x6 Revolution...

Kann man dem Ding eigentlich 1MB Pro's beibringen? Das wär die Maschine überhaupt...
Dann frag ich mal so herum: Was ist der Unterschied (außer dem doppelten
cache) zw. 512KB- und 1MB-Variante?

Bei ePay hat letztens einer 6 Stück für je 15,- EUR verkauft bzw. nicht verkauft ;)
Der lies bisher nicht mit sich handeln.

Lars
Die besten Fahrer haben die Fliegen auf den Seitenscheiben.
Top
User avatar
ParsiWal
Kongred fast mein Mutter
Posts: 49
Joined: 16.09.2005 - 15:38
Location: Mitten in der Pampa
Contact:
Contact ParsiWal

Post by ParsiWal »

janerik wrote:Ich glaubs nicht... CPU-Redudanz :eek: :nut: :aah:

Kommt Leute, bitte baut so ein System mit 6*1 MB CPUs auf und dann wird tualatin.de auf geheiligtem Boden gehostet :D
Wie geschrieben, 15,- EUR das Stück bei IehBäh + Versand...

Das mit dem hosten auf genau dieser Kisten wäre auch nicht das Thema....

Lars
Die besten Fahrer haben die Fliegen auf den Seitenscheiben.
Top
Quizz0rkeX
Fleischgewordener Tualatin
Posts: 1330
Joined: 17.04.2003 - 10:48

Post by Quizz0rkeX »

@gat
sagmal gat, wozu ist denn der rollstuhl auf bild3? brauchtest du den um den rechner zu transportieren? :P

ja, geiles system, was anderes kann man da wohl echt nicht sagen, aber mir waere das definitiv zuviel strom/krach usw, zumal ich soviel leistung einfach garnicht benoetige ...
Top
GrandAdmiralThrawn
Mutter von Admin
Posts: 393
Joined: 01.03.2002 - 02:00
Location: Bruck, AT
Contact:
Contact GrandAdmiralThrawn

PPRO

Post by GrandAdmiralThrawn »

rofl, das ist kein Rollstuhl sondern ein fahrbares Regal aus Metall.. Das Ding diente mal als "Schuhkasten" in der Abstellkammer, aber da ist jetzt der Server drin, weswegen da sonst kaum mehr was reinpasst. Man muß bei der Abstellkammer sogar die Tür aushängen, wenn man den Server rein- oder rausholen möchte. ;)

Wegen der 1MB PRO's... da wiederhole ich Mal kurz die Pics von Seite 1.

So sehen 256k/512k CPUs aus, wie sie seit 1995 gefertigt wurden:

Und so die 1MB, die es ab 1997 gab:

Der Unterschied ist also der Cache, der Stromverbrauch, sowie das Package. Die 256k und 512k befinden sich noch in einem als brüchig bekannten Keramikgehäuse, wie auch alte AMD Socket-A CPUs oder der Intel Pentium Classic (nicht MMX).

Der 1MB PRO besitzt einen dezenteren Full-Size Heatspreader, befindet sich in einem robusteren organischen Carrier (Plastik halt), und hat das edlere, schwarze Finish. Zudem sind 1MB im Regelfall seltener. Die CPU kam nie boxed heraus, sondern nur als OEM Version zum Upgrade von Servern. Zumindest war's wohl so gedacht.

Ich persönlich sehe im 1MB in etwa den "Tualatin" der PPRO's, auch wenn er keine andere Fertigung aufweist (wohl aber eine leicht andere Kernspannung). Mehr Stil, schwarz, mehr Cache.. Leider unterstützen manche CPU Boards die CPU nicht korrekt. Und wenn dann die Fehlerbehandlung des entsprechenden Systems sehr genau ist, fährts nicht mehr hoch, so auch beim IBM PC Server 704: Da braucht man dann eben z.B. andere CPU Platinen.

Es gibt aber auch Systeme, die die Dinger anstandslos fressen, oft auch ohne BIOS Update (wie's ja bei den Tualatin-Portierungen auch oft der Fall war).
[GAT @ XIN weblog] | [Zenit/XIN.AT Homeserverprojekt] | [IBM PC Server 704]]!
Mainsys: Xeon X5690 on P6T Deluxe, 48GB Crucial DDR-III/1066, GTX Titan Black, Areca ARC-1883ix.12 with 12 × 6TB 7K6000 HDDs in RAID-6, Intel 320 600GB SSD, Auzentech X-Fi Prelude 7.1, NEC EA304WMi 30", IBM Model M Keyboard, EpicGear AnurA driverless/pure HID Mouse.
Top
User avatar
FS03
Xeolerontium
Posts: 1840
Joined: 26.05.2004 - 12:11
Location: Koblenz
Contact:
Contact FS03

Post by FS03 »

Die 4 weissen punkte auf dem HS markieren doch den Bereich unterm dem sich der DIE befindet gelle? Also den Bereich den man kühlen muss.

gruß
still running 2015 Westmere-EP: Gigabyte X58A-UD3R, XEON L5640, 6x4GB Corsair DDR3 1600 CL9, NVIDIA GTX970

[s]sold Black One: Asus M4A79T Deluxe, X4 970, NVIDIA GTX260², 2* 4096MB corsair [/s]

running AT @ ATX: ASUS PVl-486SP3, AMD AM5x86 P75 133 o. Cyrix 5x86-PR100GP,64MB 60ns PS/2, Spea V7 Mirage VLB, Promise Ultra133 TX2, 80GB WD, SB AWE64 Gold, PS/2 Mouse, ATX 400W NT + AT->ATX Adapter, sharkoon Rebel9

in stock: Asus GF2 GTS, Gainward GF4 Ti4800-SE, Tipperlinne P2B-DS, Baby King, Rage Fury Maxx, div. Voodoos, uvm
Top
